LoRa2021 全頻段無線通訊模塊
LoRa2021通訊模塊
LoRa2021 全頻段模塊

LoRa2021：多頻段無線通訊模塊 FLRC模式 2.6Mbps傳輸速率

LoRa2021是采用SEMTECH 第四代 LR2021芯片，相比第3代，在Sub-G Hz 的頻段下，靈敏度提升了4.5dBm, 增加了FLRC模式， 速率最高可以達到2.6mbps, 在Lora模式下，最高速率可以到125Kbps。

這是一款超低功耗、遠程LoRa收發器，支持Sub-GHz和全球2.4GHz頻譜中的地面ISM頻段通信，且支持用于衛星連接的S頻段。LoRa2021支持LoRa、(G)FSK、(G)MSK、FLRC、4-FSK、O-QPSK以及LR-FHSS(僅用于發射)。LR1121支持LoRaWAN通信協議。與第三方產品集成時，兼容多種低功耗無線協議，包括Amazon Sidewalk, W-MBUS, Wi-SUN FSK和Z-Wave。 LoRa2021嚴格使用無鉛工藝生產和測試，均符合RoHS和Reach的標準。

聯系我們

分享產品：

規格書&附件下載

產品規格書：LoRa2021 雙頻段無線通訊模塊V1.2.pdf

示例代碼：LoRa2021_demo_code_V1.1.zip

認證報告：LoRa前端RoHS證書

封裝尺寸：LoRa2021_Package.zip

產品詳情
性能參數
特點&應用
典型應用電路
腳位定義
機械尺寸
系列產品

LORA2021通信模塊詳情

參 數

測 試 條 件

最 小

典 型

最 大

單 位

工作電壓范圍



1.8

3.3

3.6

V

工作溫度范圍



-40

25

85

℃

最大輸入信號





10



dBm

電 流 消 耗

發射電流

@433MHz



< 120



mA

@2.4GHz



< 35



mA

接收電流

@3.3v,@DCDC,2.4GHz



< 7



mA

@3.3v,@LDO,2.4GHz



<11



mA

@3.3v,@DCDC,Sub-GHz



< 6



mA

@3.3v,@LDO,Sub-GHz



<9.3



mA

休眠電流

@3.3v



≤ 2



uA

射 頻 參 數

頻率范圍

@433MHz

400



460

MHz

@470MHz

470



510

MHz

@868MHz

850



890

MHz

@915MHz

900



940

MHz

發射功率

@Sub-GHz

19

21

22

dBm

2.4GHz

10

11

12

dBm

接收靈敏度

BW=62.5KHz,SF=12 @sub-GHz



-143



dBm

BW=125KHz,SF=10 @sub-GHz



-136



dBm

BW=125KHz,SF=10 @S頻段



-131



dBm

BW=406KHz,SF=12 @2.4GHz



-134



dBm

頻率誤差

@Crystal



10



ppm

@TCXO



0.5



ppm

調制速率(@sub-GHz)

@LoRa

0.0458



125

Kbps

@FRLC

260



2600

Kbps

@FSK,@863-2.5GHZ

0.5



2000

Kbps

調制速率(@S頻段)

@LoRa

0.0458



125

Kbps

調制速率(@2.4GHz)

@LoRa

0.476



101.5

Kbps

產品特點

  • 低頻段：433/470/868/915MHz

（可定制150～960MHz的頻率）

高頻段：1900/2400MHz

（可定制1500～2500MHz的頻率）

  • 2.4GHz接收靈敏度高達

-137@BW=200KHz,SF=12

  • Sub-GHz接收靈敏度高達

-143dBm @BW=62.5KHz,SF=12

  • 內置靜電保護電路
  • 支持LR-FHSS
  • FLRC 最高可達 2.6 Mbps
  • LoRa 最高可達 125Kbps
  • 第四代LoRa IP技術
  • 多擴頻因子同時接收
  • 增強型CAD(信道活動檢測)
  • 更高的頻率偏移容限(適應惡劣射頻環境)
  • 支持多種主流通訊協議

LoRa / LoRaWAN® (Sub-GHz+2.4GHz)

Bluetooth® LE 5.0

IEEE® 802.15.4（Thread®/Zigbee™）

Wi-SUN、Wireless M-BUS、Z-Wave等

  • 開闊地Sub-GHz傳輸距離為5000米以上
  • 發射功率可調，最大22dBm
  • 休眠電流≤2uA
  • 接收電流小于7mA



應用領域

  • 無人機應用
  • 智慧農業 / 智能家居
  • 遠程灌溉
  • 工業制造

LORA2021典型應用電路

lora2021腳位定義

腳位編號

引腳定義

I/O

描  述

1

VCC



接電源正極

2,8,11,12,18

GND



接電源負極

3

MISO

O

SPI數據輸出

4

MOSI

I

SPI數據輸入

5

SCK

I

SPI時鐘輸入

6

NSS

I

SPI片選輸入

7

BUSY

O

用于狀態指示，詳情查看芯片資料

9

ANTA      ANT



@sub-GHz頻段天線接口，外接50歐天線

10

2.4/S_ANT



2.4G與S頻段天線接口，外接50歐天線

13

VTCXO

O

可提供外面TCXO的電源

14

RST

I

復位觸發輸入,具體見芯片規格書

15

DIO9

IO

多用途數字接口，具體見芯片規格書

16

DIO8

IO

多用途數字接口，具體見芯片規格書

17

DIO7

IO

多用途數字接口，具體見芯片規格書

lora2021機械尺寸

型號 認證 發射功率 頻率(MHZ) 尺寸 規格書
LoRa2021 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa1121F33-1G9 1W/2W Sub-G/S 39*21*3.3
LoRa1121F33-2G4 1W/2W Sub-G/2400 39*21*3.3
LoRa1120 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa1121 FCC/CE 160mW/22dBm Sub-G/2400/S 19.7*15*2.2
LoRa-CC68-868 CE 160mW/22dBm 868 16*16*2.1
LoRa-CC68-915 FCC 160mW/22dBm 915 16*16*2.1
CC68-C1 FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-TCXO FCC/CE 160mW/22dBm 433/470/868/915 16*16*2.1
LoRa-CC68-X1 160mW/22dBm 433/470/868/915 12.5*13.8*1.8
LoRa1262-868 CE 160mW/22dBm 868 16*16*2.1
LoRa1262-915 FCC 160mW/22dBm 915 16*16*2.1
LoRa1268 160mW/22dBm 433/470 16*16*2.1
LoRa1262F30 2W/33dBm 868/915 38*20*4
LoRa1268F30 2W/33dBm 433/470 38*20*4
LoRa1268F30-mini 1W/30dBm 433/470 26.4*16*2.7
LoRa1276-C1-868 CE 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1276-C1-915 FCC/IC 100mW/20dBm 150/433/470/868/915 16*16*2.1
LoRa1278-C1 CE 100mW/20dBm 150/433/470 16*16*2.1
LoRa1278 100mW/20dBm 150/433/470 17*17.3*2.3
LoRa1276-915 FCC 100mW/20dBm 150/433/470/868/915 17*17.3*2.3
LoRa1278F30 1W/30dBm 150/433/470 38*20*4
LoRa1276F30 500mW/27dBm 150/433/470/868/915 38*20*4
LoRa1280 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1281-TCXO FCC/CE 17.78mW/12.5dBm 2400 16*16*2.1
LoRa1280-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa1281-C1 17.78mW/12.5dBm 2400 14.5*20.5*2
LoRa128XF27 FCC/CE 500mW/27dBm 2400 31.5*15.8*3.2
LoRa1280F27-TCXO 500mW/27dBm 2400 31.5*15.8*3.2
LoRa-STM32WLE5 160mW/22dBm 433/470/868/915 17*14
RF4463Pro-433 FCC/CE/IC 100mW/20dBm 433 17*17.3*2.4
RF2401F20 CE/FCC/ IC/TELEC 100mW/20dBm 2400 13.02*19.2*2.1
SA618F30-FD 全雙工 1W/30dBm 410-490 MHz 24*39.3
相關產品推薦
LoRa1121 無線塊模

LoRa1121：FCC/CE認證 sub-GHz和2.4GHz及S頻段(衛星頻段)多頻段通信模塊

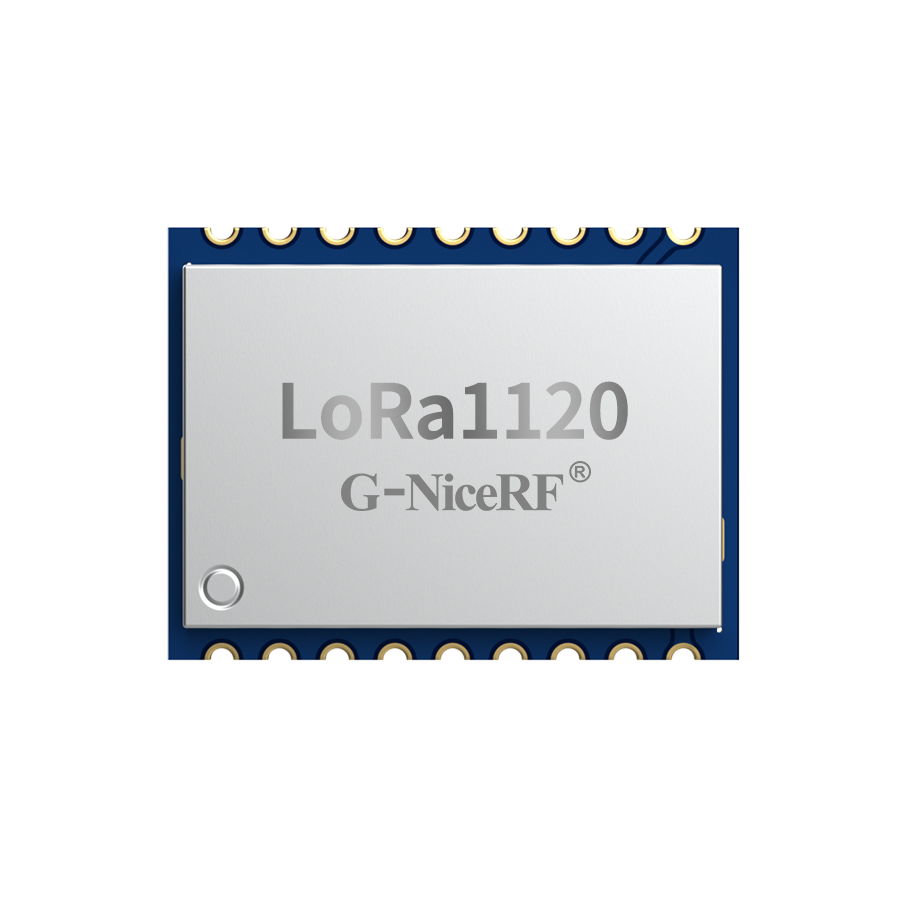

LoRa1120 無線通訊模塊
